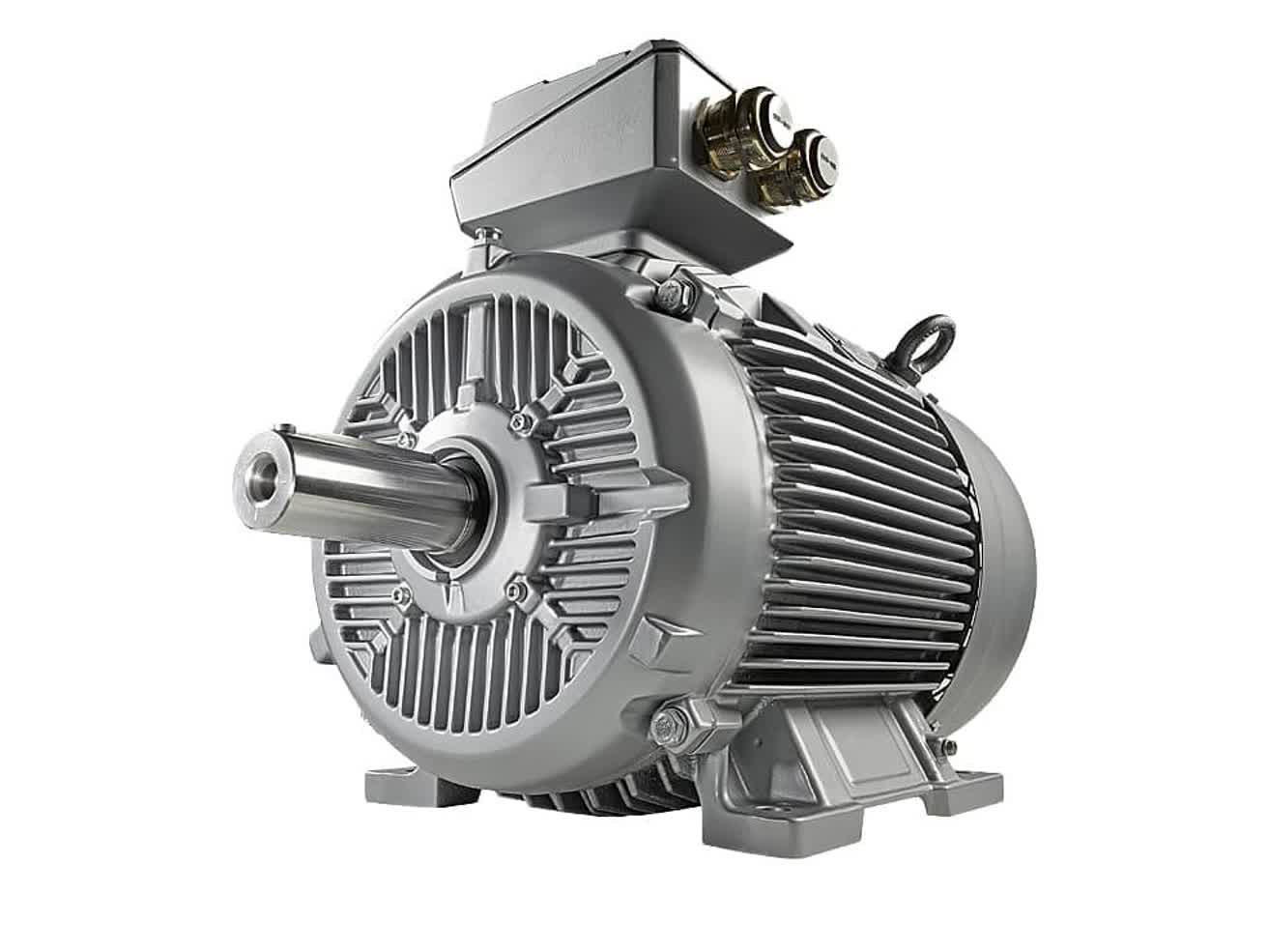

الکتروموتور زیمنس 1LE1502-1EA23-4AA4

 الکتروموتور زیمنس 1LE1502-1EA23-4AA4

الکتروموتور زیمنس مدل 1LE1502-1EA23-4AA4 یکی از محصولات حرفه‌ای و باکیفیت سری SIMOTICS SD 1LE1 شرکت زیمنس (Siemens) است که در کشور جمهوری چک تولید می‌شود . این موتور الکتریکی سه فاز از نوع قفس سنجابی (Squirrel-cage rotor) با خنک‌کنندگی خودکار (self-cooled) طراحی شده و برای طیف گسترده‌ای از کاربردهای صنعتی، از جمله پمپ‌ها، فن‌ها، کمپرسورها و سیستم‌های نقاله، مناسب است .

خانواده 1LE1 زیمنس با هدف ارائه بازدهی بالا، طراحی جمع‌وجور و قابلیت اطمینان در شرایط کاری متنوع طراحی شده است. این سری موتورها به دلیل ساختار مستحکم از جنس چدن خاکستری و درجه حفاظت IP55، گزینه‌ای عالی برای محیط‌های صنعتی با وجود گرد و غبار و رطوبت هستند .

مشخصات فنی کامل

جدول مشخصات پایه موتور

مشخصات مکانیکی و محیطی

مشخصات الکتریکی و عملکردی

مشخصات بلبرینگ‌ها

تکنولوژی‌ها و ویژگی‌های برجسته

1. بدنه چدن خاکستری با استحکام بالا

الکتروموتورهای سری 1LE1 در سایزهای بزرگتر (مانند فریم 180M) از بدنه چدن خاکستری ساخته می‌شوند که مقاومت فوق‌العاده‌ای در برابر لرزش، ضربه و شرایط سخت صنعتی دارد . این ویژگی برای کاربردهایی مانند سنگ‌شکن‌ها، کمپرسورهای بزرگ و میکسرهای صنعتی حیاتی است .

نکته حرفه‌ای: در سایزهای کوچکتر (فریم 100 تا 160)، 1LE1 از بدنه آلومینیومی استفاده می‌کند که وزن کمتری دارد .

2. درجه حفاظت IP55

کلاس حفاظت IP55 به این معناست که موتور:

• محافظت کامل در برابر نفوذ گرد و غبار (رقم 5)

• محافظت در برابر پاشش آب از هر جهت (رقم 5)

این ویژگی موتور را برای استفاده در محیط‌های مرطوب، غبارآلود و صنعتی ایده‌آل می‌کند .

3. کلاس حرارتی F با افزایش دمای B

کلاس حرارتی 155(F) نشان‌دهنده حداکثر دمای مجاز سیم‌پیچ‌ها (155 درجه سانتی‌گراد) است. نکته مهم اینکه موتور با گستره افزایش دمای کلاس B (130 درجه) طراحی شده که:

• ضریب اطمینان بالاتر (20 درجه حاشیه ایمنی)

• عمر مفید بیشتر عایق‌ها

• قابلیت تحمل اضافه بار موقتی

4. سیستم خنک‌کاری IC411 (Self-Cooled)

نوع خنک‌کاری IC411 به معنای خنک‌کاری سطحی با فن داخلی است. در این روش:

• یک فن که روی شفت موتور نصب شده، هوا را روی بدنه موتور جریان می‌دهد

• شدت خنک‌کاری با سرعت موتور رابطه مستقیم دارد

• نیاز به منبع تغذیه خارجی برای فن ندارد

5. جعبه ترمینال در بالای موتور با ورودی دوطرفه

جعبه ترمینال این موتور در موقعیت بالا (Top) قرار گرفته و دارای:

• جنس چدن برای استحکام بالا

• دو ورودی کابل M40x1.5 (دو طرف)

• حداکثر سطح مقطع هادی: 16 mm²

• قابلیت چرخش 90 درجه برای سهولت در نصب

6. اتصال زمین خارجی (External Ground Terminal)

وجود ترمینال زمین خارجی روی بدنه، نصب و اتصال به سیستم ارت صنعتی را آسان‌تر و ایمن‌تر می‌کند .

7. سوراخ تخلیه میعانات (Condensate Drain Holes)

موتور مجهز به سوراخ‌های تخلیه میعانات است که در محیط‌های با رطوبت بالا و تغییرات دمایی، آب جمع‌شده در داخل موتور را تخلیه می‌کند و از آسیب به عایق‌ها جلوگیری می‌نماید .

بازدهی و کلاس انرژی (IE1)

هشدار مهم درباره کلاس بازدهی

این مدل خاص (1LE1502-1EA23-4AA4) دارای کلاس بازدهی IE1 (Basic Line) است . نکات کلیدی:

• بر اساس مقررات اتحادیه اروپا (EU) 2019/1781، از تاریخ 1 جولای 2021، حداقل راندمان مجاز برای موتورهای 0.75 تا 1000 کیلووات در اتحادیه اروپا IE3 است

• این موتور فاقد علامت CE برای فروش در اتحادیه اروپا بوده و برای صادرات به خارج از منطقه EEA طراحی شده است

• برای مصرف‌کننده ایرانی: این موضوع مشکلی ایجاد نمی‌کند زیرا ایران در اتحادیه اروپا نیست و چنین مقرراتی در ایران الزامی نیست

مقایسه کلاس‌های بازدهی

کاربردهای اصلی

الکتروموتور 22 کیلوواتی زیمنس 1LE1502-1EA23-4AA4 به دلیل توان مناسب، سرعت بالا (2 قطب) و ساختار مستحکم در صنایع زیر کاربرد گسترده دارد:

مزایا و نقاط قوت رقابتی

✅ کیفیت ساخت آلمانی با تولید در اروپا

تولید در جمهوری چک تحت استانداردهای سختگیرانه زیمنس، کیفیت و دوام بالایی را تضمین می‌کند .

✅ بدنه چدن خاکستری مستحکم

در مقایسه با موتورهای بدنه آلومینیومی، این موتور مقاومت مکانیکی بالاتری در برابر ضربه و لرزش دارد و برای محیط‌های صنعتی سنگین مناسب‌تر است .

✅ درجه حفاظت IP55 مناسب محیط‌های صنعتی

محافظت عالی در برابر رطوبت، گرد و غبار و پاشش آب، این موتور را برای نصب در محیط‌های باز و نیمه‌باز ایده‌آل می‌کند .

✅ جعبه ترمینال چرخان با ورودی دوطرفه

امکان چرخش جعبه ترمینال به صورت 90 درجه، نصب و سیم‌کشی را در فضاهای محدود آسان می‌کند .

✅ قیمت رقابتی نسبت به موتورهای IE3/IE4

این موتور با کلاس IE1، برای پروژه‌هایی که بودجه محدود دارند و نیاز به حداکثر راندمان نیست، گزینه اقتصادی مناسبی است.

✅ پشتیبانی و قطعات یدکی در دسترس

نمایندگی‌های گسترده زیمنس در ایران و جهان، دسترسی به قطعات یدکی اورجینال و خدمات تعمیرات تخصصی را فراهم می‌کند.

✅ طراحی جمع‌وجور در فریم 180M

توان 22 کیلووات در سایز فریم 180M، نسبت توان به حجم مناسبی دارد و فضای نصب کمی اشغال می‌کند .

معایب و محدودیت‌ها

⚠️ کلاس بازدهی IE1 (کمترین راندمان)

این موتور کمترین سطح راندمان را در میان محصولات زیمنس دارد. در کارکرد مداوم (24/7)، تفاوت مصرف برق نسبت به موتور IE3 می‌تواند در طولانی‌مدت هزینه برق قابل توجهی ایجاد کند.

مثال محاسباتی (با فرض برق صنعتی 2000 تومان/kWh):

• توان خروجی: 22 کیلووات

• راندمان IE1 (~91%) → توان ورودی: 24.18 کیلووات

• راندمان IE3 (~94%) → توان ورودی: 23.40 کیلووات

• تفاوت جذب برق: 0.78 کیلووات

• در 8000 ساعت کارکرد سالانه (S1) → تفاوت مصرف حدود 6,240 کیلووات‌ساعت → هزینه اضافی سالانه ~12.5 میلیون تومان

⚠️ فقدان علامت CE برای فروش در اروپا

این موتور برای صادرات به خارج از اتحادیه اروپا طراحی شده و فاقد مجوز CE است. در صورت قصد صادرات مجدد به اروپا، با مشکل مواجه خواهید شد .

⚠️ عدم وجود گریس‌کاری مجدد بلبرینگ‌ها

بلبرینگ‌های این موتور از نوع Sealed (مهر و موم شده) هستند و امکان گریس‌کاری مجدد ندارند. پس از اتمام عمر بلبرینگ (20,000 ساعت)، تعویض کامل بلبرینگ‌ها ضروری است .

⚠️ عدم وجود حفاظت موتور داخلی

این موتور فاقد حفاظت حرارتی داخلی (Thermal Protector) است و برای جلوگیری از سوختن موتور در شرایط اضافه بار، باید از بی متال (Overload Relay) در تابلو برق استفاده شود .

روش نصب و اتصال

نوع نصب: IM B3 (پایه‌دار روی زمین)

• IM B3 / IM 1001 = نصب روی پایه‌های موتور (Foot Mounting)

• مناسب برای نصب روی فونداسیون بتنی، شاسی فلزی یا صفحه پایه

• نیاز به تنظیم دقیق کوپلینگ با دستگاه متحرک

اتصال برق

توجه: حتماً از بی متال (Overload Relay) مناسب با جریان نامی 40.5 آمپر و کلید مینیاتوری یا کمپکت با جریان مناسب استفاده کنید.

ابعاد کلیدی

بر اساس استاندارد فریم 180M و منبع [4]:

• ابعاد کلی (L×W×H): ~700×450×450 میلی‌متر (تخمینی با احتساب فن)

• قطر شفت (Shaft Diameter): 48 میلی‌متر (استاندارد فریم 180M)

• ارتفاع محور (Shaft Height): 180 میلی‌متر

• فاصله مرکز پایه‌ها: حدود 279 میلی‌متر (مطابق استاندارد IEC)

• قطر سوراخ‌های پایه: 14 میلی‌متر

مقایسه با سایر مدل‌های خانواده 1LE1

نکات مهم خرید

🔸 بررسی اصالت کالا

با توجه به وجود نمونه‌های تقلبی در بازار، حتماً:

• از نمایندگی‌های رسمی زیمنس خرید کنید

• شماره سریال موتور را در سایت زیمنس استعلام کنید

• به بسته‌بندی اصلی و لیبل‌های هولوگرام توجه کنید

🔸 محاسبه توان مورد نیاز

موتور 22 کیلوواتی 2 قطب را فقط در صورتی انتخاب کنید که:

• سرعت مورد نیاز دستگاه شما حدود 2900 دور بر دقیقه است

• توان مصرفی واقعی دستگاه کمتر از 22 کیلووات است (در غیر این صورت موتور اضافه بار می‌کند)

🔸 کلاس بازدهی IE1 – مناسب برای چه پروژه‌هایی؟

🔸 هماهنگی با اینورتر (درایو)

این موتور برای اتصال مستقیم به برق شهر (DOL) طراحی شده است. در صورت استفاده از اینورتر (VFD) برای کنترل دور:

• باید فیلتر خروجی (dV/dt یا سینوسی) استفاده شود

• کابل شیلددار (محافظ دار) بین درایو و موتور الزامی است

• محدوده دور قابل قبول با درایو: حدود 15-120 هرتز (قابل قبول اما نه ایده‌آل)

• برای کاربردهای تخصصی با درایو، مدل‌های سری 1LE1 با عایق تقویت‌شده را انتخاب کنید

🔸 لوازم جانبی پیشنهادی

• کوپلینگ الاستومری برای اتصال به دستگاه متحرک

• بی متال (Overload Relay) با تنظیم 40.5 آمپر

• کابل مسی 10 یا 16 میلی‌متر مربع با عایق مناسب

• کلید مینیاتوری سه فاز 63 آمپر یا کلید کمپکت 63 آمپر

• کانتکتور مناسب (AC3, 22kW) مانند زیمنس 3RT2045 یا معادل
